Taglierina per passepartout Logan 301

Taglierina per passepartout Logan 301
Taglierina "Logan 301" per il taglio di passepartout a smusso.
Capacità di taglio cm 73.

Utilizza le lame Logan L270.

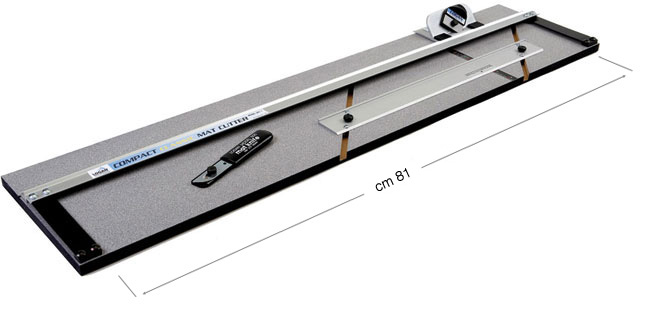

La taglierina "Logan 301" è costituita da:
• Base di taglio di cm 81 x 20,5. Spessore cm 2
• Taglierina L2000 per il taglio a smusso a 45°
• Taglierina L500 per il taglio verticale a 90°.
• 5 lame L270 incluse.

Sulla base di taglio è applicata la guida di taglio in alluminio alla quale va agganciata la taglierina manuale L2000 per il taglio a smusso oppure la taglierina L500 per il taglio verticale. La guida di taglio è fissata alla base a mezzo di due cerniere che consentono di sollevarla.
Per la misurazione della larghezza del passepartout c'è una barra di misurazione che scorre su due fessure oblique parallele e che può essere fissata con due pomelli a vite. Una scala graduata incisa nel centro della base facilita la misurazione.

E' incluso un dettagliato manuale di istruzioni (in inglese ma con precise illustrazioni che facilitano la comprensione anche per chi non conosce l'inglese).
Istruzioni precise e dettagliate si trovano anche nel sito della Logan www.logangraphic.com.

La taglierina è adatta a fotografi, artisti, studenti, hobbisti e corniciai che non hanno un grosso volume di lavoro.
----------------------------------------------------------------------------
ISTRUZIONI PER L'USO:

Per il taglio esterno (verticale, non a smusso) procedete così:
1) Con la matita tracciate i segni del taglio esterno sul cartone.
2) Se è necessario, togliete la barra di misurazione (cioè quella barra che scorre sulle due fessure oblique parallele).
3) Agganciate il coltello del taglio verticale (L500) nella guida di taglio per farlo scorrere.
4) Eseguite il taglio trascinando il coltello verso di voi.

Per il taglio a smusso del foro interno procedete così:
1) Se in precedenza avevate tolto la la barra di misurazione (cioè quella barra che scorre sulle due fessure oblique parallele) reinstallatela.
2) Regolate la larghezza del passepartout posizionando la barra di misurazione alla misura desiderata utilizzando il diagramma millimetrato che è inciso nella base di taglio.
3) Mettete una striscia di cartone di scarto sotto al passepartout da tagliare. In tal modo non inciderete il piano di taglio e otterrete un taglio migliore. Da notare che per il taglio verticale non occorre il cartone di scarto.
4) Tenendo la facciata anteriore del passepartout rivolta verso il basso posizionate il cartone contro la barra di misurazione.
5) Con una matita tracciate la linea di taglio.
6) Ripetete l'operazione sugli altri tre lati in modo che le linee si intersechino negli angoli.
7) Se ancora non l'avete fatto applicate alla taglierina le due piastrine che servono per l'aggancio alla guida di taglio.
8) Agganciate la taglierina manuale L2000 alla apposita guida di taglio.
9) Posizionate la taglierina al punto di partenza indicato da una piccola linea che si trova nella taglierina stessa. La linea deve coincidere con la linea del lato adiacente che avete tracciato con la matita. Una scala graduata di misurazione che si trova all'inizio della guida di taglio può facilitare il compito.
10) Con il pollice abbassate la lama in modo che penetri nel cartone.
11) Spingete la taglierina in avanti in modo uniforme fino al punto di fine taglio determinato dalla coincidenza della linea della taglierina con la riga del lato adiacente che avete tracciato con la matita.
12) Ripetete l'operazione per gli altri tre lati.
