- Codice:
CHAMP4

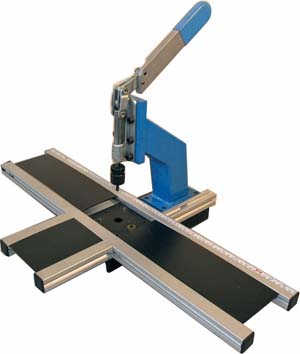

Punzonatrice Champ4 modello base senza accessori
- Peso netto: kg 10,32 - Peso lordo: kg 10,32
-
Per vedere il video dimostrativo clicca qui
Punzonatrice Champ4 modello base senza accessori
La punzonatrice manuale Champ4 può servire principalmente per eseguire due operazioni diverse:
• Applicare determinate attaccaglie dentate al supporto della cornice (cartone, faesite, MDF ecc.)
• Applicare una cerniera tra lo schienale di una cornice portafoto e il suo appoggio (che viene chiamato in gergo "cravatta").
Il modello base della punzonatrice viene fornito senza accessori. Gli accessori vanno acquistati separatamente secondo le proprie necessità.
--------------------------------------------------------------------
APPLICAZIONE DELLE ATTACCAGLIE
Le attaccaglie che funzionano con la Champ4 sono:
1401, 1408, 1428, 1439.
Queste attaccaglie hanno i fori dotati di punte aguzze che penetrano nel cartone aggrappandolo fermamente.
Per l'applicazione delle attaccaglie serve un determinato punzone:
Per l'attaccaglia 1401 serve il punzone C1401
Per l'attaccaglia 1408 serve il punzone C1408
Per l'attaccaglia 1428 serve il punzone C1428
Per l'attaccaglia 1439 serve il punzone C1439
Ovviamente non è necessario acquistare tutti i punzoni. Si possono ordinare solamente quelli che servono. Altri punzoni possono essere ordinati successivamente quando servono.
Alla macchina vanno applicati inoltre:
• Piattello di base per le attaccaglie: codice C6235
• Sistema di guida per la centratura del cartone: codice C4GUID40
Per applicare l'attaccaglia bisogna eseguire queste operazioni:
• Posizionare l'attaccaglia sul punzone
• Appoggiare il cartone (o faesite ecc.) sopra il piattello
• Abbassare la leva sulla quale si trova il punzone che spinge il cartone contro l'attaccaglia. Le punte aguzze dell'attaccaglia così penetrano dentro il cartone e vi si aggrappano.
----------------------------------------------------------------
APPLICAZIONE DELLE CERNIERE
Le cerniere che possono essere applicate con la Champ4 sono:
• 622 Cerniera a 1 foro adatta a schienali di piccole dimensioni
• 234 Cerniere a 2 fori di mm 28 per schienali di materiale tenero
• 2341 Cerniere a 2 fori di mm 28 per schienali di materiale duro
• 239 Cerniere a 2 fori di mm 34 per schienali di produzione Craft USA
Per ogni tipo di cerniera serve un accessorio particolare chiamato "fermo" che tiene bloccata la cerniera durante l'applicazione.
I fermi sono:
Fermo C6234 adatto alle cerniere 234 e 2341
Fermo C6239 adatto alle cerniere 239
Fermo C6220 adatto alla cerniera 622
Non è necessario acquistare tutti i fermi. Si possono ordinare solamente quelli che servono. Altri fermi possono essere ordinati successivamente quando servono.
Per poter applicare le cerniere la servono anche i seguenti accessori:
• Piattello di base per cerniere - codice C6236
• Punzone a martello per cerniere - codice C6237
• La guida che serve per posizionare lo schienale e il suo appoggio - codice C4GUID30
Per l'applicazione delle cerniere bisogna eseguire in sequenza queste operazioni:
• Posizionare la cerniera sul fermo.
• Posizionare l'appoggio dello schienale (cioè la "cravatta") sotto alla cerniera.
• Appoggiare lo schienale (o faesite ecc.) sopra la cerniera aiutandosi con la guida apposita C4GUID30.
• Abbassare la leva sulla quale si trova il punzone che spinge lo schienale contro la cravatta. Le punte aguzze della cerniera così penetrano dentro lo schienale e dentro la cravatta incernierandoli tra loro.
